 Schalter und Taster sind Baugruppen die über elektrisch leitende Materialien den Stromfluss in Stromkreisen verbinden oder unterbrechen. Je nach Anforderung gibt es Schalter und Taster mit vier unterschiedlichen Konfigurationen.

  1. Schalter oder Taster
  2. Rastend oder Tastend
  3. Schließer oder Öffner
  4. Kontaktanzahl und Schaltverhalten

1 alles ueber schalter taster und kontakte was bedeutet nc und no

1 Schalter und Taster

Die Unterscheidung zwischen Schalter und Taster liegt in der äußeren Bauform und der Bedienung. Ein Schalter wird durch drehen oder schieben betätigt und ein Taster wird durch drücken betätigt.

2 alles ueber schalter taster und kontakte was bedeutet nc und no

2 Tastend und Rastend

Die zweite Unterscheidung ist äußerlich nicht zu erkennen. Sie bezieht sich darauf ob die Stellung der Kontakte (EIN oder AUS) nach dem betätigen dauerhaft ist oder die Kontakte in ihre ursprüngliche Stellung zurück kehren. Dies lässt sich am besten in einer Tabelle darstellen. Rastend bedeutet dass der Zustand nach dem betätigen bleibt und sich erst durch ein erneutes betätigen ändert. Tastend bedeutet dass nach dem betätigen der Kontakt in seinen ursprünglichen Zustand zurück geht.

3 alles ueber schalter taster und kontakte was bedeutet nc und no



Das Symbol im Schaltplan sieht dazu so aus. Das “V” in der gestrichelten Linien bedeutet dass die Stellung dauerhaft ist  dauerhaft ("ein" rastend)”. Kontakte ohne das “V” “springen” durch eine Feder wieder zurück in ihren Ausgangszustand sind als "tastend".

 4 alles ueber schalter taster und kontakte was bedeutet nc und no

3 Kontaktanzahl und Schaltverhalten

Es gibt verschiedene Arten von Schaltern wie DPST, DPDT, SPDT und SPST-Schaltern, diese beschreiben jeweils die Anzahl der Kontakte und die Stellungen des Schalters. Da sich die englischsprachlichen Bezeichnungen bei uns auch immer mehr durchsetzen werde ich diese auch durchgehend verwenden. Die Anzahl der Ein- und Ausgänge werden mit SINGLE (ein Anschluss) oder DOUBLE (zwei Anschlüsse) bezeichnet. Der oder die Eingänge werden mit POLE und der oder die Ausgänge werden mit THROW bezeichnet.

5 alles ueber schalter taster und kontakte was bedeutet nc und no



Damit ergeben sich folgende Schalter- und Tastertypen.

  • Single
    • DPST ON-OFF
    • DPDT ON-ON
    • DPDT ON-OFF-ON
  • Double
    • SPDT ON-OFF,ON-OFF
    • SPDT ON-ON,ON-ON
    • SPST ON-OFF-ON,ON-OFF-ON

SPST ON-OFF (Single Pole, Single Throw), Einpoliger Schalter EIN-AUS

6 alles ueber schalter taster und kontakte was bedeutet nc und no

SPDT ON-ON (Single Pole, Double Throw), Einpoliger Schalter EIN-EIN

7 alles ueber schalter taster und kontakte was bedeutet nc und no




SPDT ON-OFF-ON (Single Pole, Double Throw) Einpoliger Schalter EIN-AUS-EIN

8 alles ueber schalter taster und kontakte was bedeutet nc und no

DPST ON-OFF (Single Pole, Double Throw), Zweipoliger Schalter EIN-AUS / EIN-AUS

9 alles ueber schalter taster und kontakte was bedeutet nc und no




DPDT ON-ON (Double-Pole, Double-Throw), Zweipoliger Schalter EIN-EIN / EIN-EIN

10 alles ueber schalter taster und kontakte was bedeutet nc und no

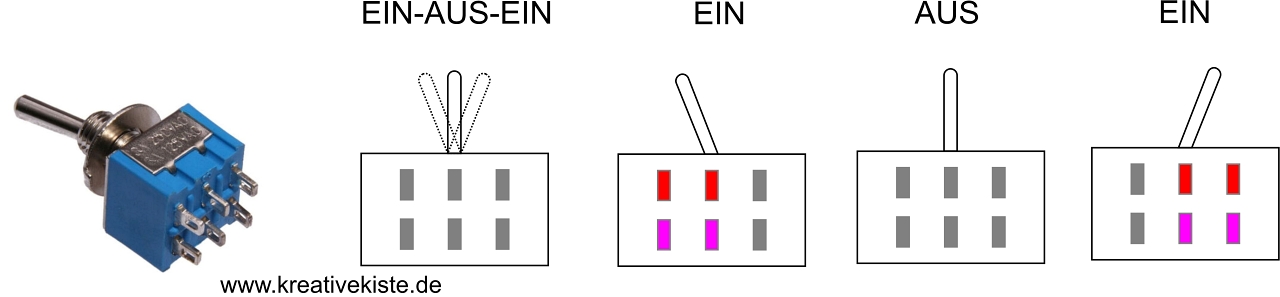

DPDT ON-OFF-ON (Double-Pole, Double-Throw), Zweipoliger Schalter EIN-AUS-EIN / EIN-AUS-EIN

11 alles ueber schalter taster und kontakte was bedeutet nc und no



4 NO, NC, COM

Kontakte die elektrisch, pneumatisch, hydraulisch oder durch andere Regelungen angesteuert werden die Bezeichnungen SPST, SPDT, SPDT, DPST, DPDT oder DPDT nicht verwendet. Auch hier haben sich die englischsprachigen Bezeichnungen NO “normally open” für den schließer und NC “normally close” für den öffner durchgesetzt. Das N “normally” steht für den Zustand im spannungslosen bzw. im nicht betätigten oder geschalteten Zustand. Das O “open” und “closed” bedeutet ob der Kontakt den Stromkreis schließt oder unterbricht.

Der NC “normally close” unterbricht den Stromkreis wenn er betätigt wird.

13 alles ueber schalter taster und kontakte was bedeutet nc und no


Der NO “normally open” schließt den Kontakt wenn er betätigt wird.

13 alles ueber schalter taster und kontakte was bedeutet nc und no


Ein wechslerkontakt besteht aus einem NC und einem NO, da ein Wechslerkontakt aber nur einen Eingang hat wird dieser als COM bezeichnet.

 14 alles ueber schalter taster und kontakte was bedeutet nc und no
