Mit dem Keyestudio Mehrzweck-Schield für den kannst du für unter 10 Euro eine Menge über den Arduino und das Programmieren mit Ardublock lernen. Das gleiche Shield gibt es auf Ali unter dem Namen (DHT11 LM35 Temperatur Feuchtigkeit Sensor Multifunktions Expansion Board Adapter Für Arduino)  auch für unter 3 Euro zu kaufen. Beide Shields haben unter anderem, 2 Taster, 2 LEDs, 2 Temperatursensoren, Summer, Poti und vieles mehr. Im Gegensatz zu anderen Shields, hat diese viele freie Pins die direkt auf dem Board eingesteckt werden können.

Hier das Original Shield von Keyestudio, es ist definitiv besser verarbeitet, was den Mehrpreis durchaus rechtfertigt.

Hier die günstige Version von Ali. Mir sind vor allem drei dinge negativ aufgefallen.

  1. Der Poti lässt sich schwer drehen.
  2. Beim Taster 2 spürt man kaum das er gedrückt wird und der Tastendruck wird nicht immer erkannt.
  3. Der Spannungsteiler des LM35 schwankt und anstatt am Eingang 5 Volt sind nur 4,3 Volt messbar.

1 Keyestudio Mehrzweck Schild Arduino Starter Programmierprojekte

 Funktionen des Arduino Mehrzweck-Schield
3 Keyestudio Mehrzweck Schild Arduino Starter Programmierprojekte

  • 2 Taster
  • LED rot
  • LED blau
  • RGB LED
  • IR-Empfängermodul
  • Helligkeitssensor LDR
  • LM35D Temperatursensor
  • Passiver Summer
  • Rotationspotentiometer
  • DHT11 Temperatur- und Feuchtigkeitssensormodul
  • I2C-Schnittstelle (A4 SDA, A5 SCL)
  • serielle TTL-Anschluss
  • Digitale Ports (D7, D8)
  • Analog Port (A3)
  • Reset-Taste

Die meisten Funktionen können mit Ardublock ohne die "code einfügen" Blöcke programmiert werden. Das gilt zum Beispiel für die Taster, die blaue, rote und die RGB LED, den Poti usw. Ein paar kleine Funktionen möchte ich hier dennoch vorstellen, wie sie sich ideal als Anfänger Projekte eigenen.

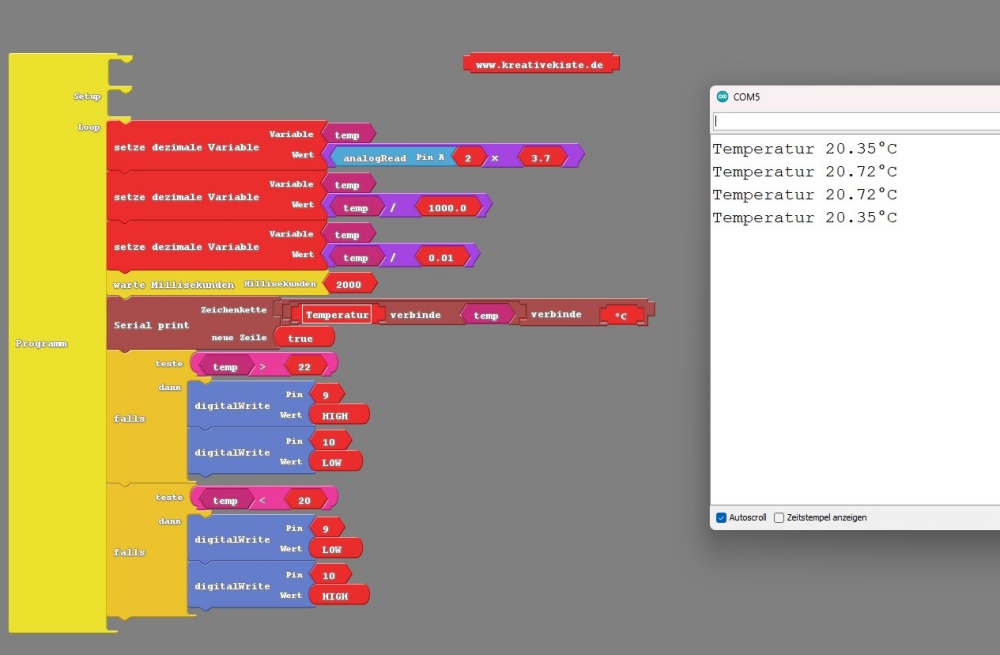

Beginnen möchte ich mit dem LM 35 auf dem Arduino Mehrzweck-Schield

  • Die LM35 sind Präzisions-Temperatursensoren, deren lineare Ausgangsspannung proportional zur Temperatur ist.
  • Versorgungsspannung +4 -+30 V
  • Temperaturmessbereich 0-+100 °C
  • Genauigkeit ±0.4 °C
  • Gehäuse TO-92
  • Temperaturempfindlichkeit, Spannung 10 mV/K



4 Keyestudio Mehrzweck Schild Arduino Starter Programmierprojektejpg

 Weitere werden folgen.
