Wartungsprotokoll für Kälteanlagen wie Chiller

Eine regelmäßige Wartung ist das Herzstück jeder Kälteanlage, um die Betriebssicherheit zu garantieren und teure Notfälle zu vermeiden. Durch präzise Messungen werden kleinste Abweichungen und Leckagen frühzeitig erkannt, was sowohl die Umwelt als auch den Geldbeutel schont. Nur eine sauber eingestellte Anlage arbeitet energetisch effizient und erreicht ihre maximale Lebensdauer. Diese Seite behandelt die Wartung von industriellen Anlagen wie Chillern oder Verbundkälteanlagen, für die Wartung von Kühlzellen und Kühlteken gibt es ein separates Protokoll.

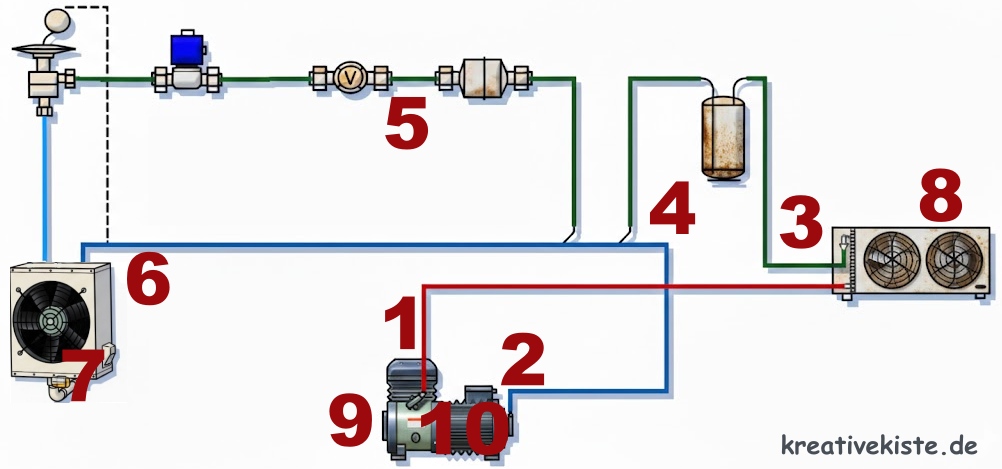

Die Messpunkte im Kältekreislauf

1.  Hochdruck
   1. Verdichterendtemperatur, Tc
   2. Verflüssigungsdruck
   3. Verflüssigunstemperatur
2. Niederdruck
   1. Saugleitungstemperatur
   2. Verdampfungsdruck, Tc
   3. Verdampfungstemperatur
3. Unterkühlung
4. Unterkühlung nach Unterkühler
5. Trockner / Schauglas / Magnetventil
   1. Temperatur Flüssigkeitsleitung vor und nach Trockner
   2. Indikator Schauglas (nach i.B. oder austausch)
   3. Blasenbildung im Schauglas
   4. Magnetventil auf interne Dichtheit prüfen und Spule prüfen

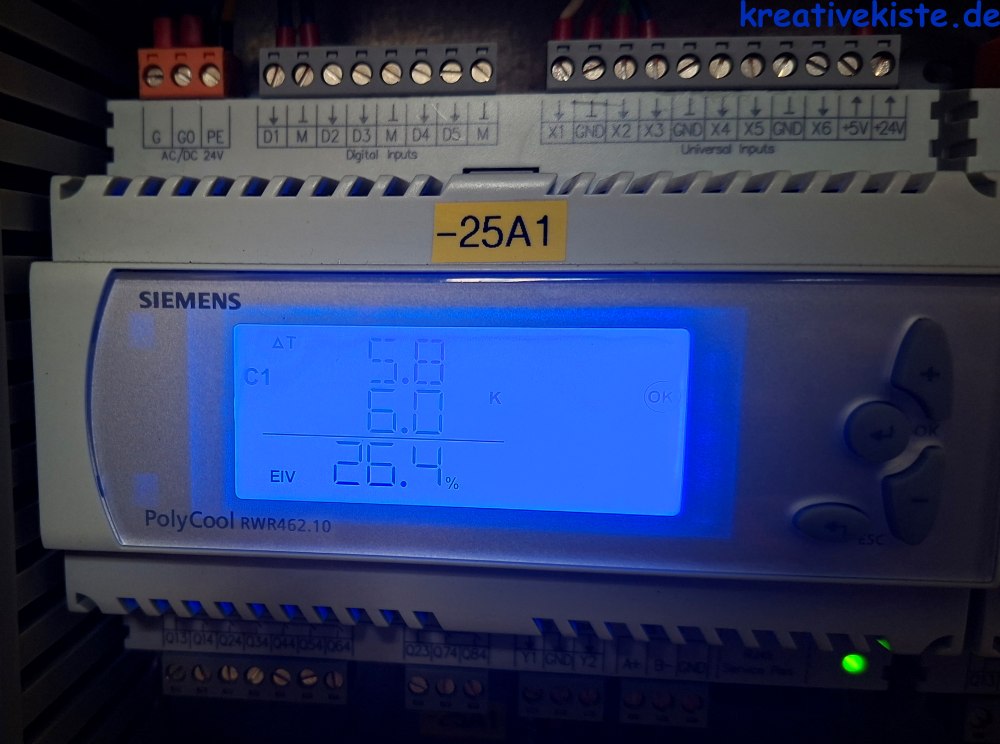

6. Überhitzung --> und damit auch das TEV/EEV
7. Verdampfer
   1. Luft, EIN/AUS (nicht zwingend)
   2. Verschmutzung Wärmetauscher
   3. Funktion Lüfter
   4. Funktion Abtauung
   5. Verschmutzung und Funktion Ablauf
8. Verflüssiger
   1. Luft, EIN/AUS (nicht zwingend)
   2. Verflüssigungsdruck Regelung
   3. Verschmutzung Wärmetauscher
   4. Funktion / Strom Lüfter
9. Öldruck Pumpe / Öldruck Überwachung
10. Verdichter
    1. Zylinder Abschaltung
    2. Geräusche / Vibrationen
    3. Strom
    4. Ölsumpfheizung
    5. Ölstand
    6. Laufzeit (Öl / Trocknerwechsel / Säuretest)
    7. Druckschalter
11. Ohne Nummer im Bild
    1. Schaltschrank / Regelung
    2. Dichteprüfung
    3. Isolierung
    4. Durchfluss bei Wasserkreisläufen, auch Verflüssiger und Verdampfer

loadposition werbung}

Wartungsprotokoll: Kälteanlage

Kunde: __________________________

Anlage: _________________________

Ort: _____________________________

Techniker: ______________________

1. Sicht- und Funktionsprüfung

2. Druck- und Temperaturmessung

Umgebungstemperatur: __________ °C

3. Sicherheitsabschaltungen

4. Elektrische Messwerte (Stromaufnahme)

Kompressor (Anzahl: __)

Ventilatorgruppen

Unterschrift: _______________
