Dieses Tool ist als Brücke zwischen reiner Messung und fachlicher Interpretation gedacht. Es soll dir dabei helfen den Zustand deiner Klimaanlage kurz einzuschätzen, läuft alles oder solle doch mal ein Fachmann darüber schauen.

So funktioniert das Klimaanlagen online Diagnose Tool:

Die Logik hinter diesem Rechner basiert auf über 30 Jahren Praxiserfahrung in der Kälte- und Klimatechnik. Sobald du deine gemessenen Werte in die Felder eingeben hast, vergleicht das System diese in Echtzeit mit empirischen Betriebspunkten. Das Ampel-Prinzip gibt dir sofort Rückmeldung: Grün steht für einen optimalen Betrieb, Gelb markiert Grenzbereiche und Rot signalisiert dringenden Handlungsbedarf. Zusätzlich berechnet das Tool die genaue Abweichung in Kelvin oder Ampere (A), wobei ein + als Vorzeichen beutetet dieser Wert ist zu hoch und - als Vorzeichen bedeutet der Wert ist zu tiefe).

🛠️ Wo am Klimagerät gemessen wird

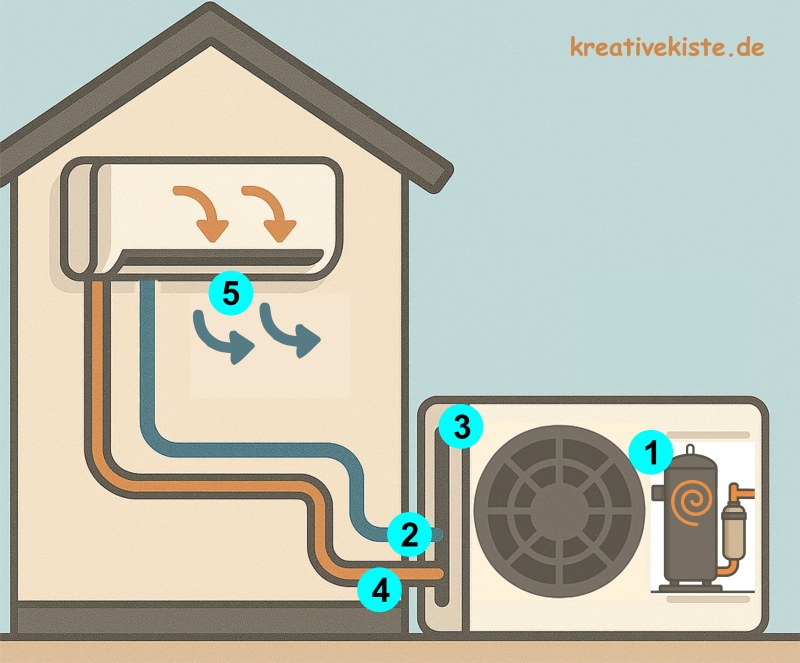

 Um eine verlässliche Diagnose zu erhalten, misst du die Temperaturen entlang des Kältemittelkreislaufs, wobei du am Punkt 1 direkt am Austritt des Verdichters im Außengerät startest, um die thermische Belastung des Kompressors (Heißgas) zu bestimmen. Dein Weg führt dich weiter zur Saugleitung am Punkt 2, wo du die Temperatur des aus dem Haus zurückkehrenden Gases misst, bevor du am Punkt 3 der im Schema den Verflüssiger-Ausgang markiert kontrollierst, wie effektiv die Wärme an die Außenwelt abgegeben wurde. Die eigentliche Kühlleistung bereitest du durch die Messung der Einspritztemperatur am Punkt 4 hinter dem Expansionsorgan vor und findest deinen Abschluss am Punkt 5 im Innenraum, wo die tatsächliche Luftausblastemperatur den Erfolg des gesamten Prozesses für dich messbar macht. Wichtig sind vor allem Punkt 1, Punkt 2 und Punkt 5. Die Punkte 3 und 4 kannst du in aller Regel vernachlässigen. Verwende für die Messung an den Rohren am besten ein Temperaturmessgerät mit Anlegefühler.

🛠️ Wichtige Hinweise zur Diagnose-Messung

Damit die ermittelten Werte eine echte Aussagekraft haben, ist der Zeitpunkt der Messung entscheidend. Eine Klimaanlage ist ein dynamisches System, das extrem auf seine Umwelt reagiert.

Das "Fenster" für präzise Werte

Physikalisch bedingt verschieben sich Drücke und Temperaturen massiv, sobald die Anlage an ihre Leistungsgrenzen stößt. Messungen bei Extremwetter (z. B. -15 °C im Winter oder über 35 °C im Hochsommer) führen oft zu Ergebnissen außerhalb der Norm, ohne dass zwingend ein Defekt vorliegen muss.

Für ein aussagekräftiges Ergebnis empfehle ich die Messung unter moderaten Bedingungen:

• Außentemperatur: ca. 15 °C bis 30 °C
• Innentemperatur: ca. 20 °C bis 26 °C
• Laufzeit: Die Anlage sollte mindestens 15 Minuten unter Volllast laufen, bevor die Werte abgelesen werden.

Erfahrungswerte vs. Herstellervorgaben

Die in diesem Checker hinterlegten Grenzwerte sind keine theoretischen Laborwerte aus dem Lehrbuch. Sie basieren auf meiner Berufserfahrung in der Kälte- und Klimatechnik.

Rechtlicher Hinweis & Disclaimer: Diese Werte dienen als Orientierungshilfe und beruhen auf empirischen Daten. Jede Anlage ist individuell. Insbesondere bei sehr preisgünstigen Geräten ("Discount-Modelle") oder speziellen hocheffizienten Inverter-Systemen können die Betriebspunkte bauartbedingt abweichen. Dieser Checker ersetzt keine vollumfängliche Funktionsprüfung durch einen zertifizierten Kälteanlagenbauer. Wir übernehmen keine Haftung für Fehlinterpretationen oder Schäden, die aus der Nutzung dieser Richtwerte entstehen.

⚠️ Sicherheit geht vor: Ein wichtiger Hinweis!

Bevor du zum Werkzeug greifst, bedenke bitte: Das Öffnen des Außengeräts ist gefährlich. Im Inneren lauern lebensgefährliche elektrische Spannungen, rotierende Lüfterflügel, extrem heiße Bauteile und auch das Kältemittel. Du kannst auch ohne das Gerät zu öffnen eine sehr gute Diagnose erstellen, indem du dich auf die Messpunkte konzentrierst, die von außen zugänglich sind. Miss im Zweifelsfall nur Punkte 2,4, und 5, diese kannst meistens du messen ohne das Außengerätes zu öffnen.
