Herauszufinden, wie effizient eine Klimaanlage oder Wärmepumpe wirklich arbeitet, ist ohne die richtigen Daten fast unmöglich. Dieser Kältemonitor auf Basis des Arduino UNO R4 WiFi schließt diese Lücke. Das System überwacht nicht nur kritische Temperaturen am Kältekreis, sondern analysiert auch die Stromaufnahme, berechnet den Energieverbrauch in kWh und zählt die Betriebsstunden. Über ein kleines Web-Interface werden Taktungs-Probleme oder Effizienzverluste sofort sichtbar.
Im Brwoser die 192.168.0.50 aufrufen und schon sind alle Werte zu sehen.
Funktionen:

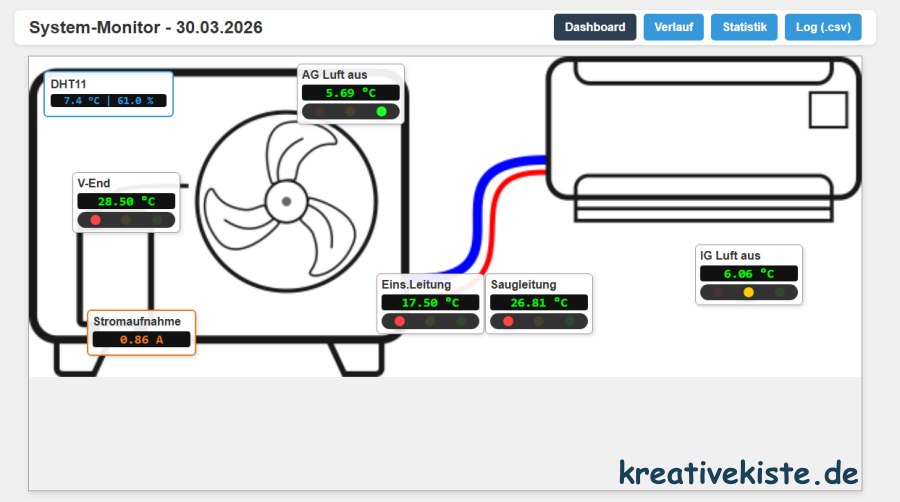

- Live-Dashboard: Visualisierung aller Messwerte auf einem Anlagenschema.
- Energie-Analytics: Berechnung von Tages-, Wochen- und Gesamtverbrauch (kWh) basierend auf 235V Netzspannung.
- Betriebsstundenzähler: Automatische Erfassung der Laufzeit, sobald der Kompressor arbeitet (> 0,5A).
- Historischer Verlauf: 60-Minuten-Kurve für Strom und Temperaturen zur Analyse von Lastwechseln.
- Watchdog-Sicherheit: Integrierter Hardware-Watchdog, der das System bei Abstürzen automatisch neu startet.
- Hot-Swap Sensorik: Automatische Erkennung von DHT11 oder DHT22 Sensoren beim Booten.
- SD-Logging & Download: Tägliche CSV-Logs und direkter Download über den Browser.

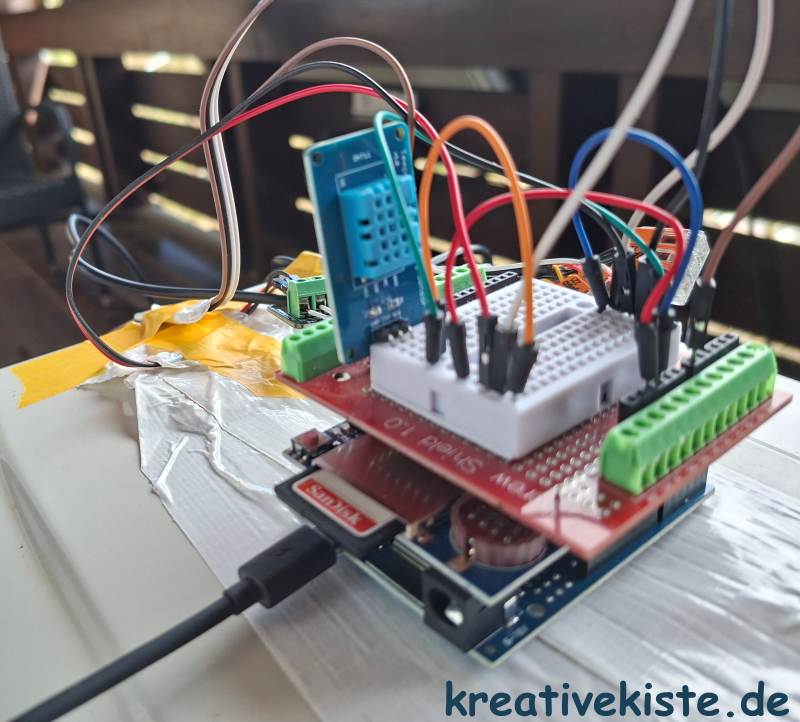

Bild vom ersten Versuchsaufbau um mehrere Wochen auf die korrekte Funktion zu prüfen und eventuelle Bugs zu finden.
Bauteile & Anschlussliste:
| Bauteil | Anschluss am Arduino | Funktion |
| Arduino UNO R4 WiFi | Hauptplatine | Prozessor, WiFi & Watchdog |
| Data Logger Shield mit SD Karte | SPI Pins (10-13) | SD-Slot & RTC Uhrzeit |
| 5x DS18B20 Fühler | Pin 2 (OneWire) | Temperaturen am Kältekreis |
| DHT22 oder DHT11 (nicht beide) | Pin 3 / Pin 4 | Raum oder Außentemperatur |
| ZMCT103C Sensor | Pin A0 (Analog) | Strommessung (A) |

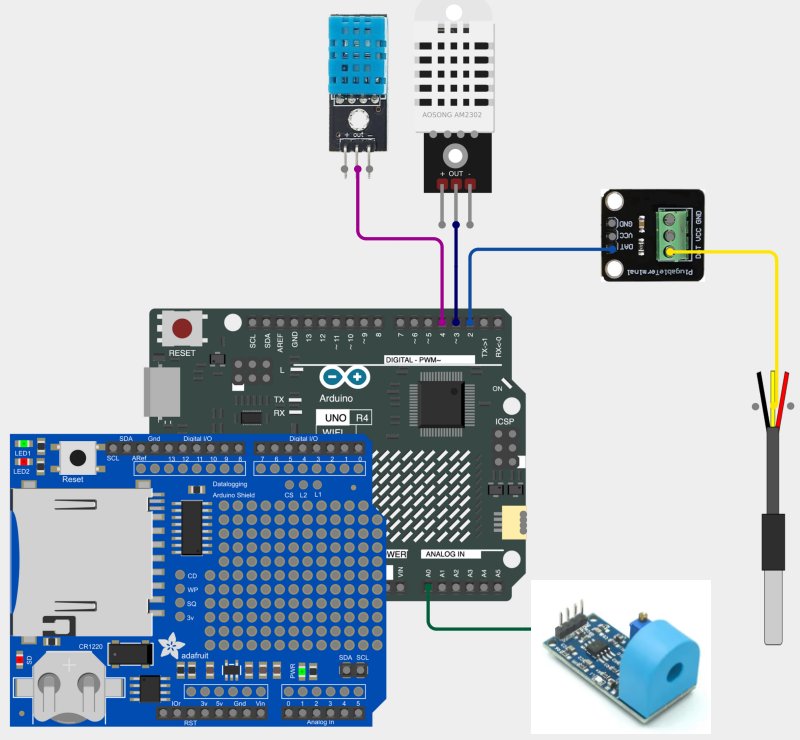

Im Schaltplan habe ich die VCC und GND Pole nicht gezeichnet, diese müssen natürlich verbunden werden.
Bauanleitung:
- Shield: Stecke das Shield auf und lege die Batterie ein.
- Sensoren: Verbinde die 5 DS18B20 parallel an Pin 2 (4,7k Widerstand zwischen VCC und Daten nutzen!).
- DHT: Stecke deinen DHT entweder an Pin 3 (22er) oder Pin 4 (11er). Das System erkennt ihn beim Start.
- Strom: Führe die Phase des Kompressors durch den ZMCT103C-Ring.
- Software: Lade die zip Datei https://github.com/kreativekiste/klima_tool und übertrage die Dateien auf den Arduino
- Lade das Bild bg auf die SD Karte.
Auch hier ist der Stromsensor nur zu Prüfzwecken über das Kabel geschoben, dieser sollte später so eingebaut sein, dass keine offenen Kontakte im Gehäuse sind!!!
Der Arduino main Code für den Klimamonitor

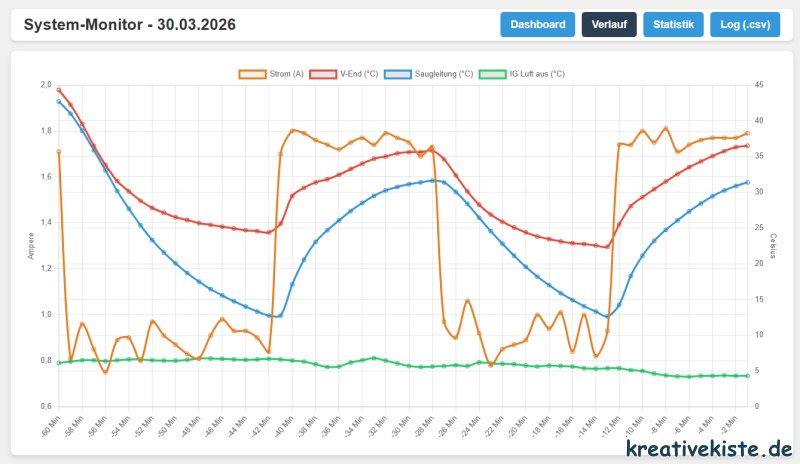

Die Daten der Letzen Stunde werden im Browser direkt angezeigt.
Maximale Flexibilität: Raumklima-Überwachung mit DHT11 & DHT22
Ein besonderes Feature des Klima Tools integrierte Erkennung für Luftfeuchtigkeits- und Temperatursensoren der DHT-Serie.
Warum beide Sensoren unterstützt werden:
- DHT11: Perfekt für Standard-Anwendungen in Wohnräumen. Er liefert solide Werte für Temperatur und Luftfeuchtigkeit bei einer Fehlertoleranz von ca. 2 °C.
- DHT22: Ideal, wenn du diesen Fühler draußen einbauen willst, weil die Temperatur auch - Grade messen kann.
Der „Plug & Play“-Vorteil: Du musst dich nicht vorab entscheiden! Das System scannt beim Starten automatisch beide Anschlüsse (Pin 3 und Pin 4).

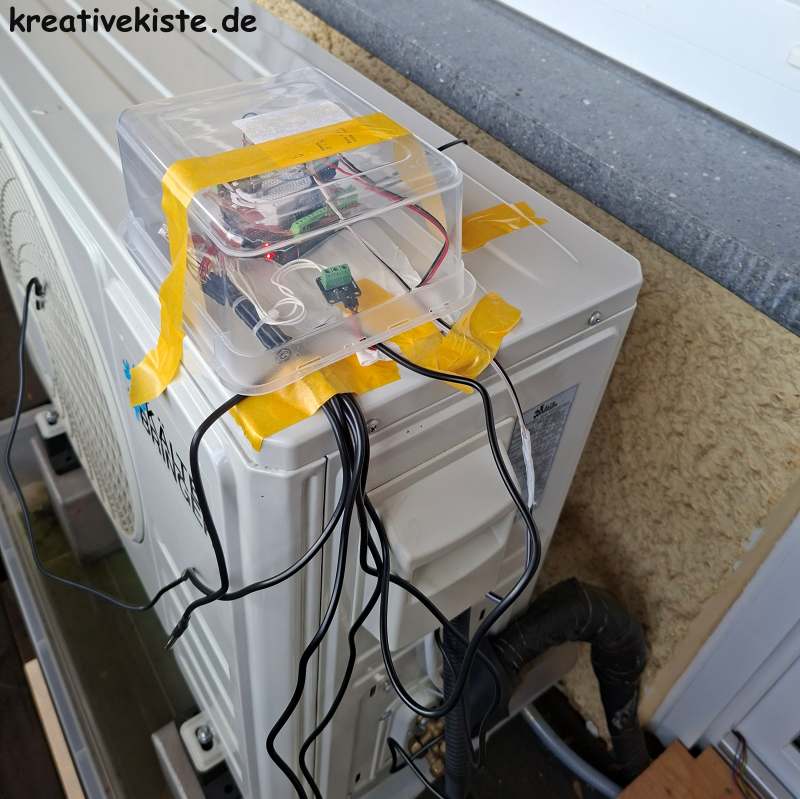

Der Versuchsaufbau war nur durch eine Plastikkiste Geschütz, da das Gerät unter einem großen Vordach steht. Wird das Tool zur ständigen Überwachung einer Klimaanlage verwendet, muss das ganze natürlich vernünftig eingebaut und verdrahtet werden.
