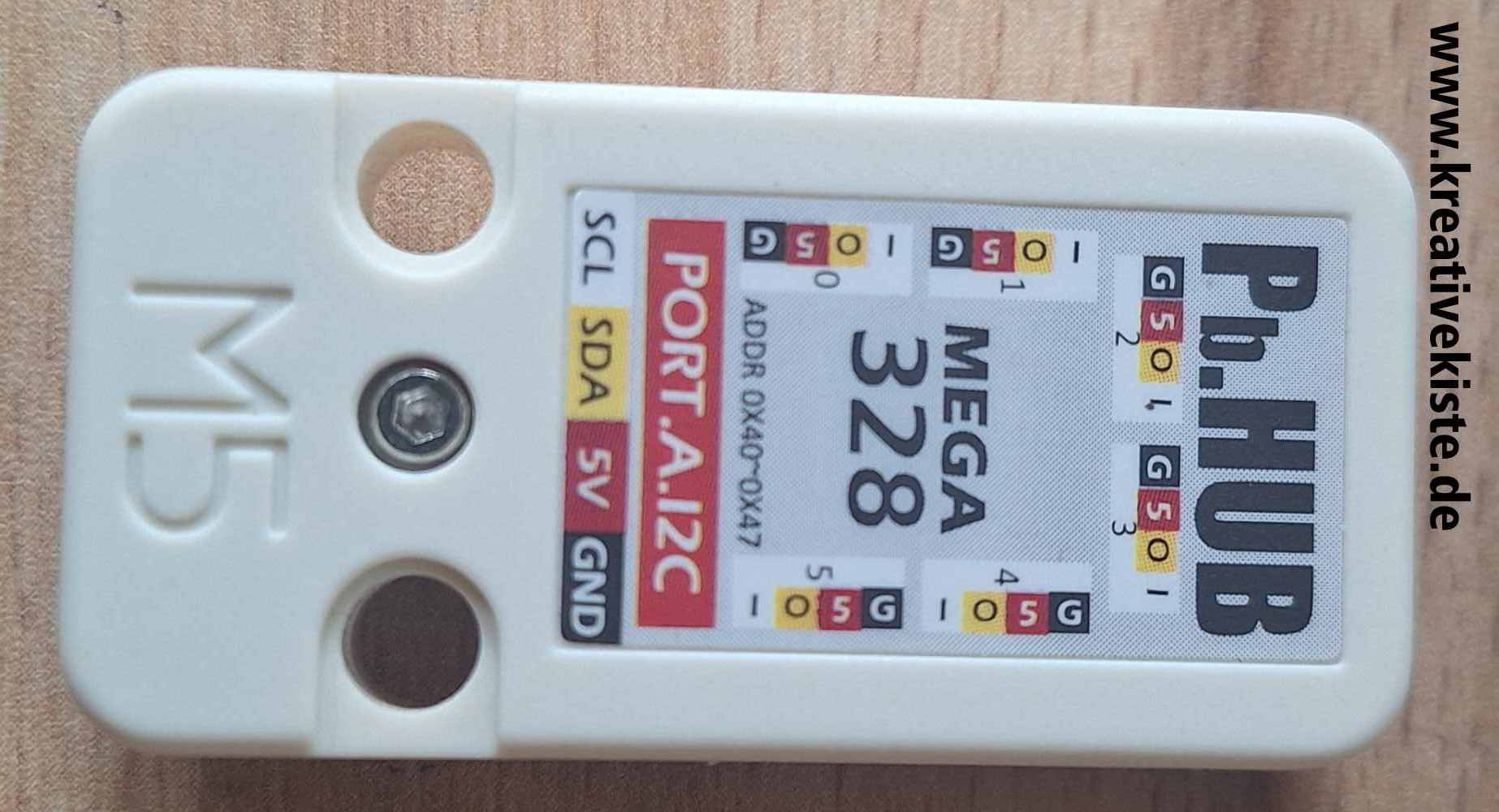

Über den PbHub für den M5Stack können natürlich verschiedene Sensoren und Aktoren mit einem GROVE Kabel verbunden werden. Du kannst an die PbHub Erweiterung aber auch direkt LEDs, Schalter Taster, Potis oder ähnliches anschließen. Dabei sind die Pin Belegungen immer die gleiche.

• Pin 4 (G) ist GND
• PIN 3 (S) ist VCC
• PIN 2 (O) kann als Eingang oder als Ausgang verwendet werden
• PIN 1  (I) kann als Eingang oder als Ausgang verwendet werden
• Die Zahl hinter den Grove Steckplätzen gibt die Port Nummer.

 Als erstes muss der PbHub über die Units hinzugefügt werden. Schließt du den PbHub über das Grove Kabel an muss Port "custom" ausgewählt werden.

PbHub als digitalen Ausgang verwenden:

• Die erste Zahl, das zeigt an wie viele PbHub angeschlossen sind wobei 0 das erste ist, 1 das zweite usw.
• Die zweite Zahl (Pos) gibt den Port an, also an welchem von den 6 Steckplätzen etwas eingesteckt wird.
• Die dritte Zahl gibt ob an 0 (gelb )oder 1 (weiß) etwas eingesteckt wird.
• Die vierte Zahl (Wert) gibt an ob der Ausgang eingeschaltet oder ausgeschaltet werden soll.

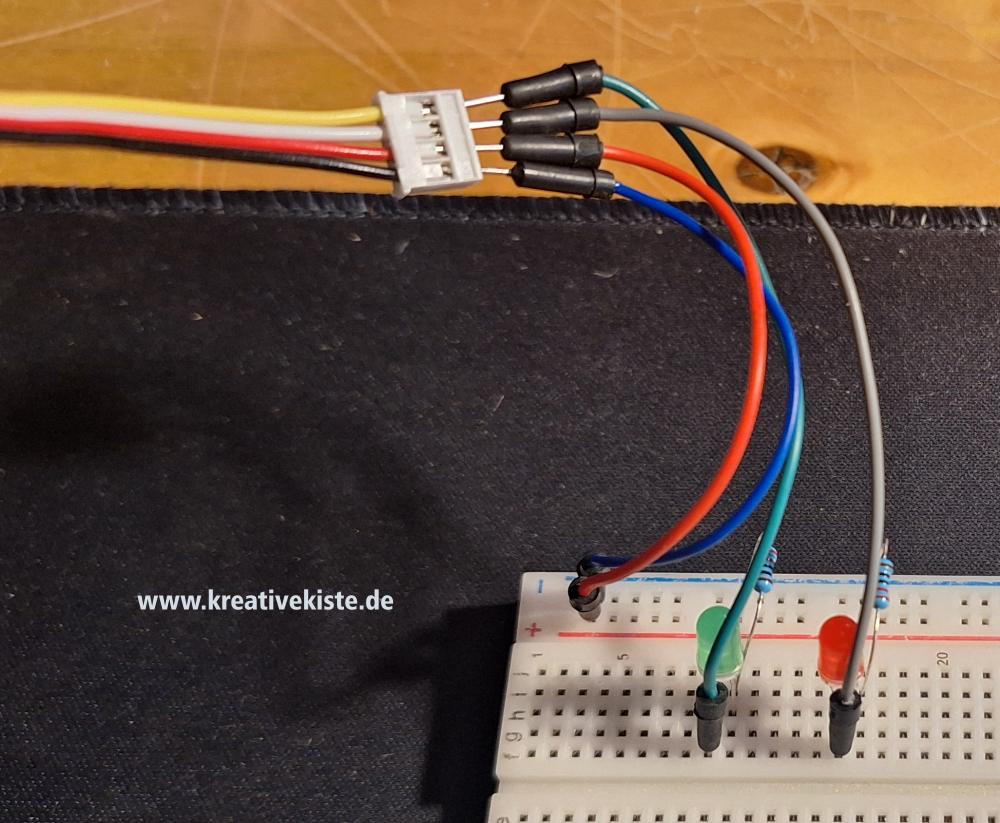

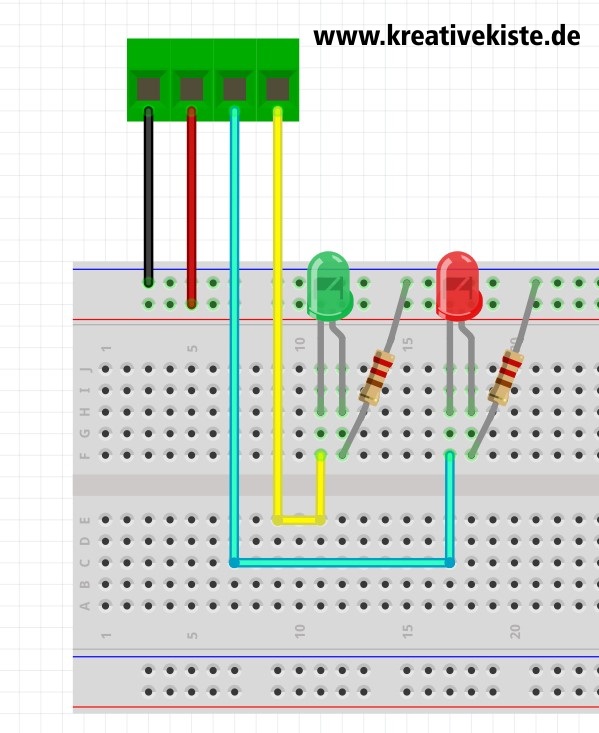

 Den Grove Stecker an den Steckplatz 0 einstecken und je eine LED an den Pos 0 und 1 über einen 220 Ohm Widerstand mit GND verbinden.

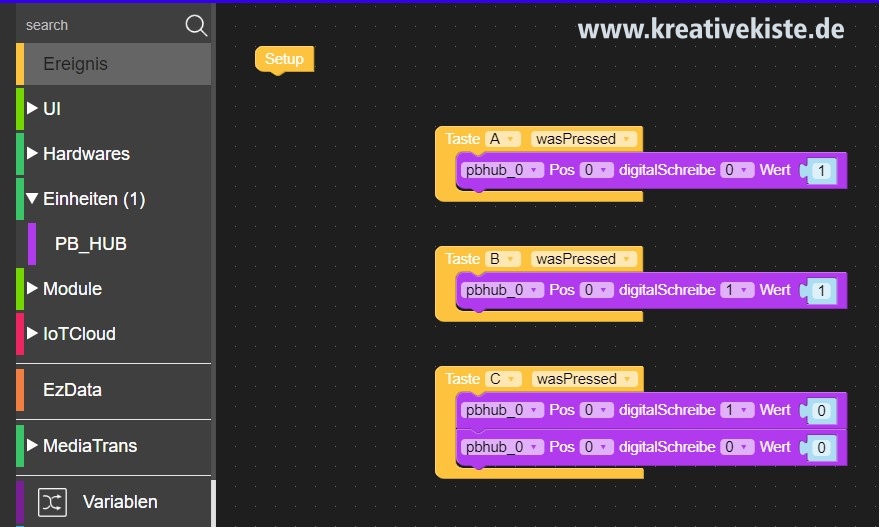

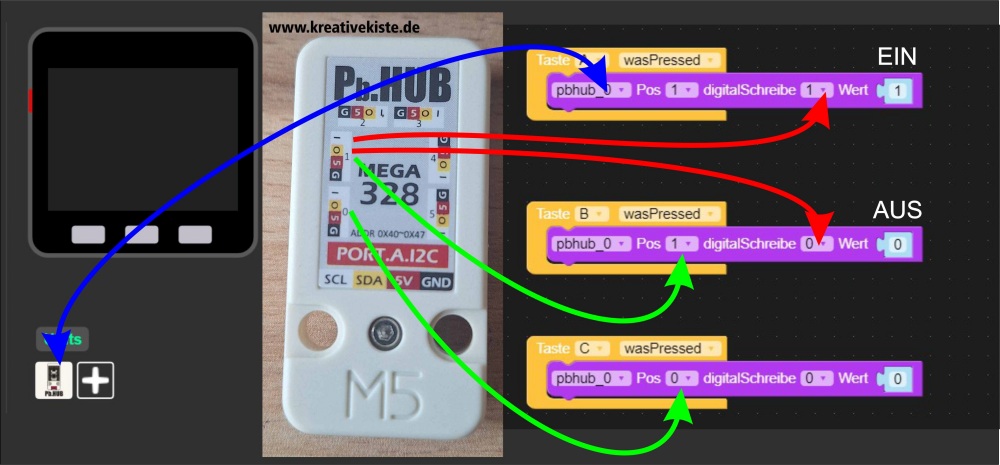

Bei EINHEITEN kannst du nun bei PB_HUB das "digitaleSchreiben" auswählen und die Werte unten aus dem Bild Eintragen und auf "RUN" klicken. Mit der Taste A und B schaltest du nun je eine LED ein und mit der Taste C schaltest du bei LEDs wieder aus.

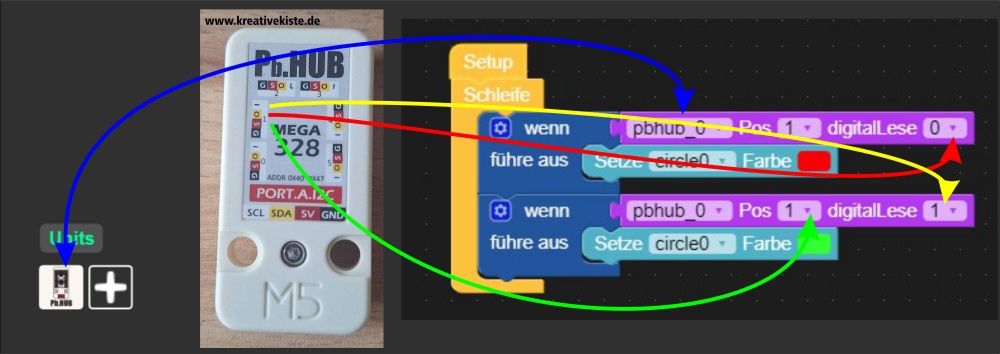

PbHub als digitalen Eingang verwenden:

• Die erste Zahl, das zeigt an wie viele PbHub angeschlossen sind, wobei 0 das erste ist, 1 das zweite usw.
• Die zweite Zahl (Pos) gibt den Port an, also an welchem von den 6 Steckplätzen etwas eingesteckt wird.
• Die dritte Zahl gibt an ob 0 (gelb )oder 1 (weiß) etwas eingesteckt wird.
  • HIGH also 5 VCC ist EIN und 0 also GND ist aus.

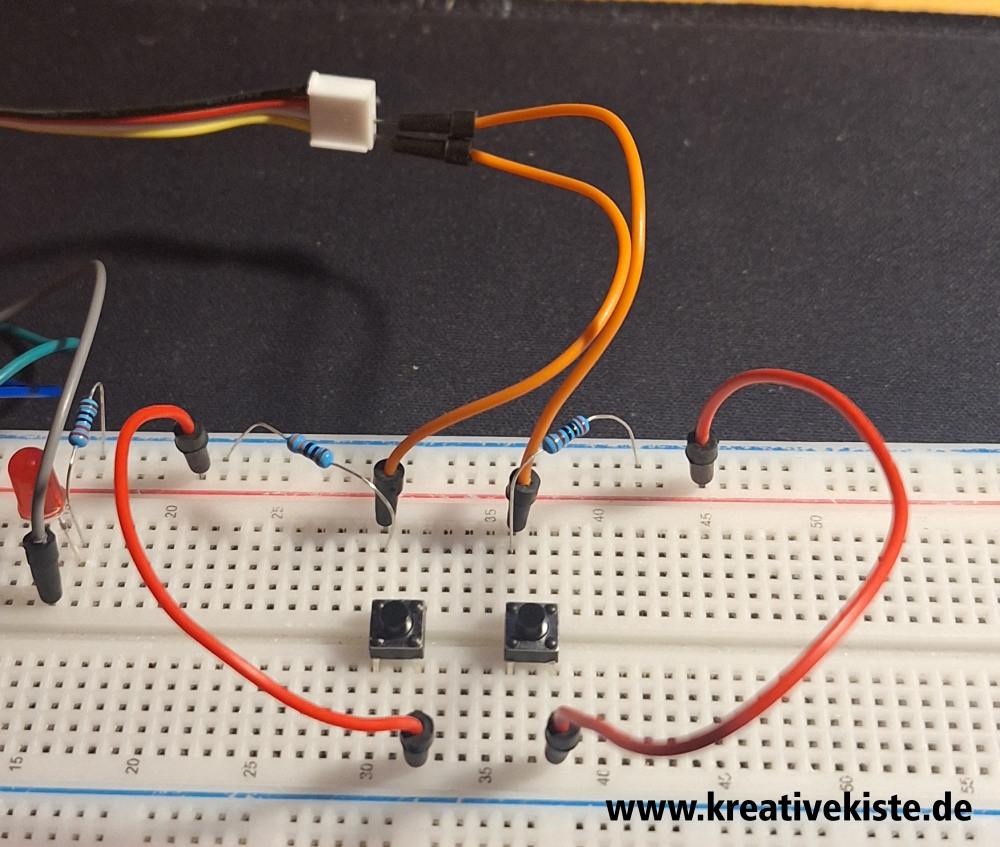

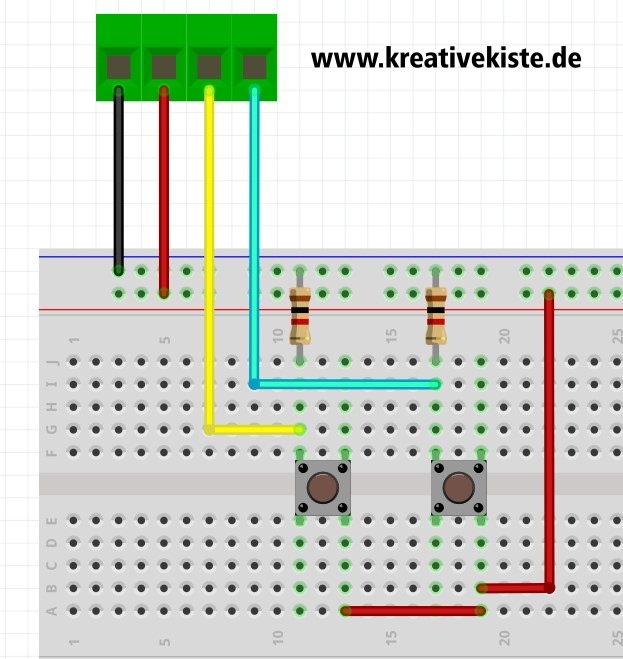

Den Grove Stecker an den Steckplatz 1 einstecken und je einen Taster an die Pos 0 und 1 über einen 1 K.Ohm Widerstand über VCC verbinden.

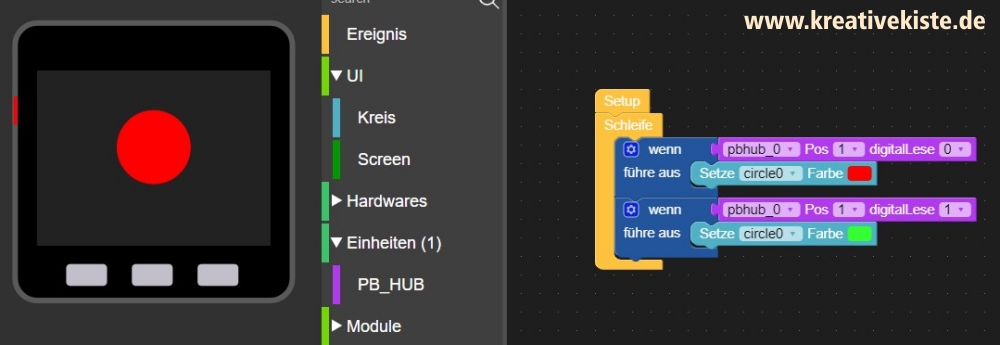

Bei EINHEITEN kannst du nun bei PB_HUB das "digitalesLesen" auswählen und die Werte unten aus dem Bild Eintragen und auf "RUN" klicken. Beim drücken der Taster wechselt der Kreis immer die Farbe von grün nach rot.

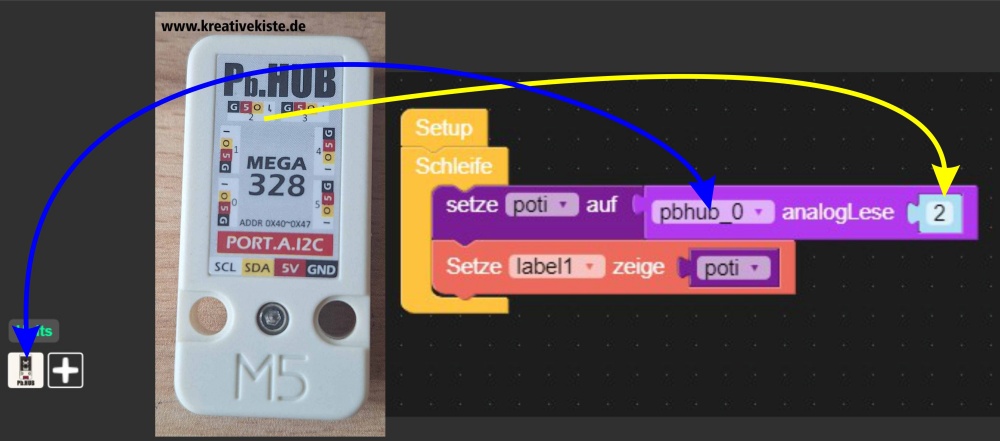

PbHub als analogen Eingang verwenden:

• Die erste Zahl, das zeigt an wie viele PbHub angeschlossen sind, wobei 0 das erste ist, 1 das zweite usw.
• Die zweite Zahl (analogLese) gibt an, an welchem Port das Kabel eingesteckt ist, also 0,1,2,3 usw.

  • Beim analogen Eingang ist zu beachten das nur der Pin am gelben Kabel verwendet werden kann. Deshalb kann beim analogen lesen auch nur ein Pin ausgewählt werden und keine Pos.

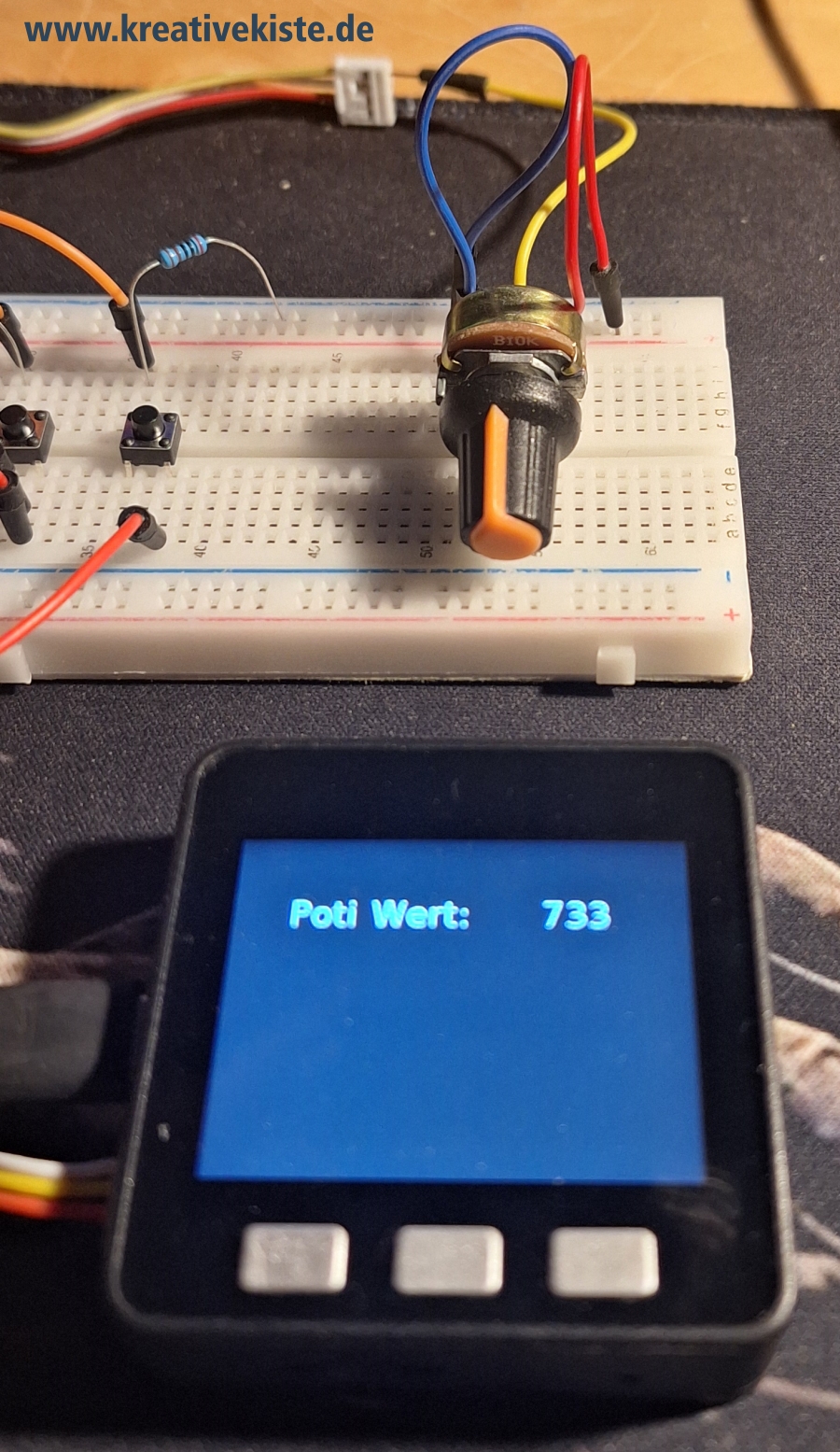

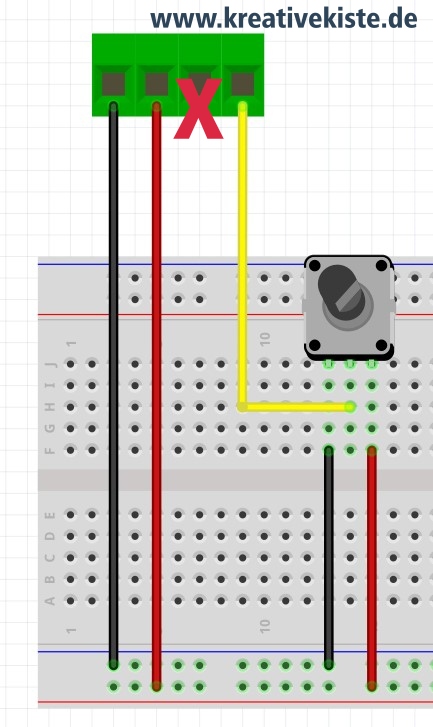

Den Grove Stecker an den Steckplatz 2 einstecken und nur den äußeren PIN verwenden. Den Poti zusätzlich mit VCC und GND verbinden.

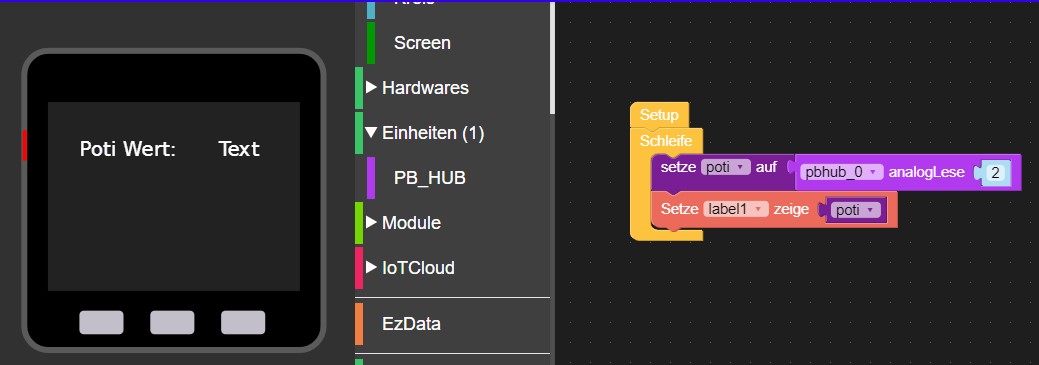

 Bei EINHEITEN kannst du nun bei PB_HUB das "analogeLesen" auswählen und die Werte unten aus dem Bild eintragen und auf "RUN" klicken. Beim drehen am Poti sollte der entsprechende Wert im Display angezeigt werden.
