Egal ob für Kindergeburtstag, Firmenfeier oder Messestand. Mit einem heißen Draht haben Sie Aufmerksamkeit, Beschäftigung und eine tolle Attraktion in einem. Egal in welcher Form, Größe oder Funktion, wenn Sie einen heißen Draht bauen wollen, benötigen Sie eine zuverlässige, leicht zu bedienende Schaltung, die Ihnen die gemachten Fehler eindeutig durch ein optisches und/oder akustisches Signal anzeigt.
Heißer Draht Manufaktur bietet Ihnen diese Schaltung zu einem guten Preis an. Wählen Sie eine von drei fertig aufgebaut Schaltung aus oder lassen Sie sich ihre Schaltung individuell bauen. Profitieren Sie von meiner langjährigen Erfahrung bei der Entwicklung, Programmierung und dem Bau von heißen Drähten. Durch die Verwendung von frei Programmierbaren Chips, habe ich die Möglichkeit alle Schaltungen nach Ihren Wünschen anzupassen. Durch die Verwendung von fertigen Modulen kann die Schaltung zu einem günstigen Preis verkauft werden, allerdings biete ich auch Sonderlösungen mit Bildschirmen, Handysteuerung und vielem mehr an. Sie brauchen Ideen schauen Sie sich doch mal hier bei meinen Bauanleitung.
Die Preise der einzelnen Schaltungen stehen immer bei der Schaltung und sind inklusive Porto und Verpackung, im ausgewiesenen Betrag ist gemäß § 19 UStG (Kleinunternehmer Regelung) keine Umsatzsteuer enthalten. Die Bezahlung erfolg über PAYPAL, mit klicken auf (in den Warenkorb) werden Sie zur PayPal Seite weitergeleitet. Hier können sie dann sicher mit Ihrem PayPal Konto bezahlen oder den Warenkorb ändern. Die Ware wird nach erhaltener Bezahlung innerhalb von 5 Werktagen versendet.
- Widerrufsbelehrung
- AGB (allgemeinen Geschäftsbedingungen)
- Datenschutzerklärung
Fertig aufgebaut Schaltung zum einfachen Einbau:
Spannungsversorgung
Die Spannungsversorgung erfolgt über einen Handelsüblichen USB Micro B Stecker mit 5 Volt. Da die Anzeige und die LED Bar 3 Watt Leistung haben empfehle ich ein Netzteil (zum Beispiel Handyladegerät) oder eine power Bank zu verwenden.
Anschluss des heißer Drahtes
Das Spiel wird an eine Platine mit 4 Schraubklemmen angeschlossen. Die Öse des Spiels wird an die Klemme D1 und der heiße Draht wird an VCC angeschlossen.
Der Reset Taster
Der Rest Taster kann einfach (zum Beispiel) auf eine Holzplatte geschraubt werden oder von unten in eine Aussparung gesteckt werden. Wer lieber einen anderen Taster verwenden möchte, der kann anstatt des Taster auch einen Klemmblock wie für den Anschluss des heißen Drahtes bekommen. Dort können dann handelsübliche Taster angeschlossen werden (Schließer). Dies einfach in die Bestellung unter "verschiedenes schreiben".
1. Zeit- und Fehleranzeige über ein LDC Display.
- Kosten 70 Euro
Auf dem Display werden die Fehler und die verstrichene Zeit angezeigt. Dabei werden nicht einfach nur die Fehler gezählt, sonder wie beim Biathlon gibt es für jeden Fehler 5 Strafsekunden die direkt auf die Zeit gerechnet werden. Somit ist das Spielergebnis direkt vergleichbar.
- Das Display ist blau, mit einem Druck auf den Taster wird das Spiel gestartet:
- Nach dem drücken auf den Reset Knopf, wird das Display weiß und es wird die gespielte Zeit und die gemachten Fehler angezeigt. In der angezeigten Zeit sind die Fehler (x5 Sek) bereits immer mit hineingerechnet.
- Bei einem Fehler wird das Display für 1 Sekunde rot und der Piezo Summer ertönt solange das Display rot ist.
Wird der Reset Knopf noch einmal betätigt, wird das Display grün und "friert" ein.Damit ist Spiel zu Ende und die Zeit und Fehler können abgelesen werden. Wird der Reset Taster noch einmal betätigt ist der blaue Startbildschirm wieder zu sehen und das Spiel kann von vorne beginnen.
Display Abmessungen:
Lieferumfang: Platine mit Programm, LCD Anzeige, Summer, Taster (reset) und Schraubklemme für Spielanschluss.
Montagebeispiel
2. Heißer Draht mit 10 Fehleranzeige über LED BAR
- Kosten 60 Euro.
Bei jedem Fehler geht ein LED "Strich" mehr an und ein Summer für eine Sekunde ertönt. Die ersten acht Striche sind grün, der neunte Strich ist gelb, der zehnte Stich ist rot und dann ist das Spiel verloren. Über einen Reset Taster wird die Anzeige zurück gestellt.
Abmessungen LED Bar:
Lieferumfang: LED BAR, Summer, Reset Taster, Modul für Steuerung, Schraubklemme für Heißen Draht.
Montagebeispiel
3. Heißer Draht mit 3 mal 10mm LED in rot oder orange mit Chromfarbener Fassung
- Kosten 65 Euro
Bei jedem Fehler geht eine LED an, sind alle 3 LED an, ist das Spiel verloren. Zudem ertönt bei jedem Fehler ein Summer für eine Sekunde. Über den Reset Knopf wird die Schaltung zurück gesetzt und das Spiel neu gestartet.
. Der große Vorteil dieser drei LEDs ist natürlich dass sie wunderbar einfach in ein Spiel eingebaut werden können. Einfach drei Löcher bohren, Fassung durch und dann die LED einstecken, fertig. Die LEDs könne zudem einfach an den "Beinchen" herausgezogen und ggf. gekürzt werden wodurch sie noch besser eingebaut werden können. Sollte man eine LED falsch herum einbauen, geht nichts kaputt, die LED leuchtet dann einfach nicht mehr. Die LED umdrehen und schon tut wieder alles.
Über den eingebauten Poti auf der Platine kann jede LED in der Helligkeit verändert werden.
Montagebeispiel

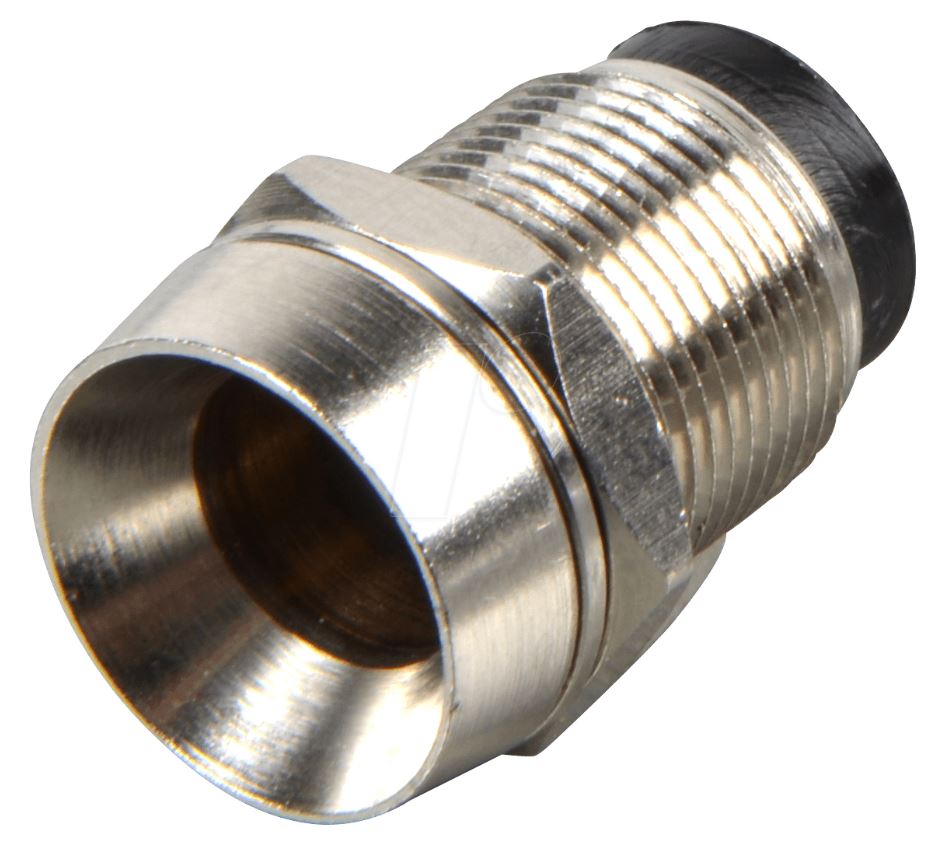

Lieferumfang: 10mm LED zum stecken mit Platine, 3 LED Fassungen (siehe Bild unten), Summer, Reset Taster, Modul für Steuerung, Schraubklemme für Heißen Draht.

Schaltung 4 mit "LED-Taster-Kombi"
- Kosten 55 Euro
Diese Schaltung ist absolut einfach im Einbau und in der Bedienung. Die LED, die die Fehler zählt ist direkt in dem Taster eingebaut. Somit entfallen fast alle Holzarbeiten, da der Taster direkt in den mitgelieferte Holzrahmen passt und so einfach und schön befestigt werden kann.
Die LED zeigt die Fehler durch blinken an. Das bedeutet, die LED blinkt so oft wie Fehler gemacht wurden, dann ist eine kurze Pause und dann blink die LED wieder. Die Farbe der LED kann zwischen rot, gelb oder blau ausgewählt werden. Zudem ist die komplette Schaltung mit 55 Euro sehr günstig.
--> Hier gibt es noch ein Video dazu.
5 Fehler sehen dann als Blinkcode so aus: - - - - - -- - - - - - -- - - - - - -- usw.
7 Fehler sehen dann als Blinkcode so aus: - - - - - - - -- - - - - - - - -- - - - - - - - - -- usw.
Lieferumfang: Taster mit LED, Summer, Schraubklemme für Heißen Draht, Modul für Steuerung, Holzblende für Tastereinbau.

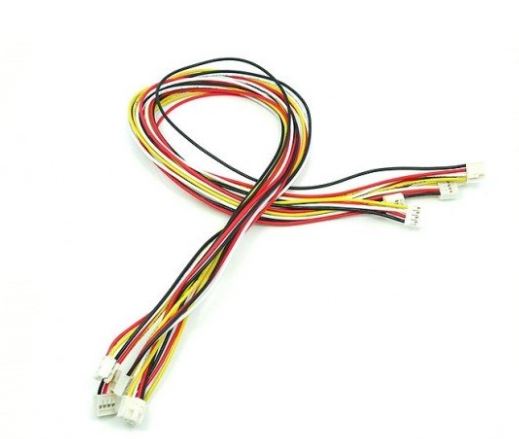

Längeres Kabel
- Kosten 3 Euro je Kabel
Die Kabellänge beträgt ca. 20 cm. Wem das nicht ausreicht der kann Kabel mit ca. 50 cm Länge dazu bestellen. Da die Kabel relativ teuer sind und meistens nicht alle 4 Kabel benötigt werden. Gibt diese einzeln für je 3 Euro zu kaufen.

Nachträgliche Änderung des Programms (Software auf dem Chip)
Grundsätzliche ist es möglich das Programm vor der Bestellung und auch wenn die Schaltung bei Ihnen ist zu ändern. Vor der Bestellung ist es immer leichter da die Platine dann noch bei mir ist. Ist die Platine bereits bei ihnen kann ich eine neue Platine zu Ihnen schicken oder Sie senden die Platine mit der Post zu mir. Erfahrungsgemäß benötige ich ca. 1 Stunde für eine Änderung.
Neue Platine: Kosten 15 Euro + 30 Euro je Stunde zur Änderung des Programms
Platine zurücksenden 5 Euro (Porto) + 30 Euro je Stunde zur Änderung des Programms.
Kosten im Überblick
Alle Preise inklusive Porto, Verpackung und Mehrwertsteuer. Sie benötigen nur noch ein 5 Volt USB Ladegerät oder eine Powerbank (für den Mobilen Betrieb) und natürlich einen heißen Draht.
Schaltung mit LCD Anzeige |
70 Euro |
Schaltung mit LED Bar |
60 Euro |
Schaltung mit 3 LED |
65 Euro |
Schaltung mit LED-Schalter-Kombi |
55 Euro |
50 cm Kabel |
3 Euro |
- Abbildungen können Produktion -und Herstellungsbedingt abweichen
